水冷パーツ構成(鯖)

サーバーPCはめいんPCほどではないですが、水冷化しています。
X38マザーに変更により、CPUだけではなく、NB/SB/VRMも水冷化しています~
前のメインPCのおさがり、X58マザーということで、PCH/IOH/VRM/RAMも水冷です。
12㎝ラジエーター1基という構成でも、意外といけそう。

パーツ メーカー 名称 個数 備考
MB水枕  EK
Waterblocks
EK-RE3

1

Rampage III Extreme用
専用水枕 Nickel+Acetal
RAM水枕 MIPS Computer RAM Cooler 5

1

X58用6枚対応水枕
(でも3枚分)
ポンプ Jingway Technorogy DP-600PN

1

DP600のトルクアップタイプ?
リザーバー EK Waterblocks EK-Spin Reservoir

1


ラジエーター Hardware Labs Black Ice GT Stealth-Lite 120

1


フィッティング Bits Power ホースバーブ G1/4-1/2

2

リザーバー/ラジエーター直結用
フィッティング Bits Power G1/4 Mini D-Plug

1

リザーバー/ポンプ直結用
フィッティング Bits Power Screw Connection
G1/4-11/8

12

ポンプ-水枕-ラジエーター間
フィッティング BitsPower  Rotaly L Angle
G1/4-11/8
2  ブランチ用
ブランチ  BitsPower  Acryl T-Block  2 MB水枕、CPU水枕分岐、結合用
チューブ Clearflo ID1/2-OD3/4 PVC

5㎝

リザーバー/ラジエーター直結用
チューブ Coolinglab ID 11mm-OD 8mm PVC

2m

ポンプ-水枕-ラジエーター間
ボールバルブ メーカー不明 ボールバルブ G1/4オスーメス

1

リザーバーからのドレイン用、ホームセンターで噴霧器用のものを購入
キャップ koolance G1/4キャップ

1

ドレイン用の蓋
ファン Enernax T.B. Silence
UCTB12P120mm

2

1500RPM プッシュプル
クーラント Aqua
Computer
DP Ultra

400ml

一度車用にもどりましたが、その際に、不注意でメインPCをアレしてしまったので、Low Conductivityタイプにもどりました。

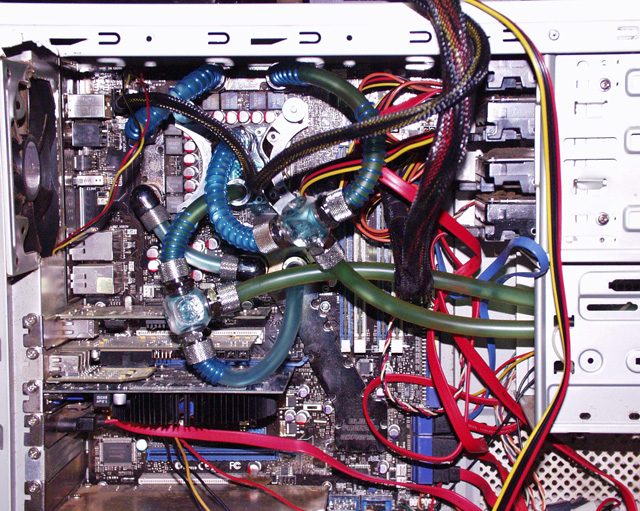

 配管は、CPU+RAMとマザーで2分岐、BitsPowerのアクリルTブロックをつかって無理やりなので、とっても醜いです。
でも、cuplex XT diとBitsPowerの水枕を直列につなぐと、流量がかなーり減るので、こちらのほうがいいかな~と思ってます。
